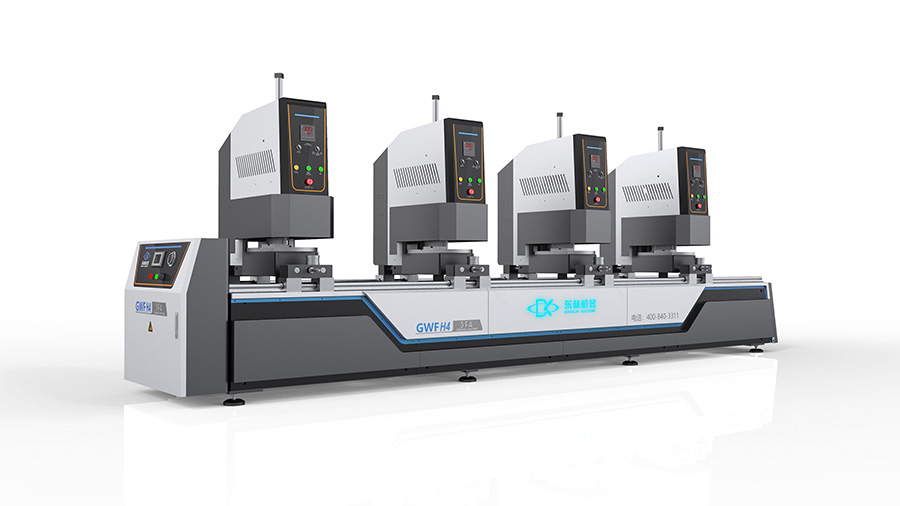

塑鋼門窗中高配無縫焊接機

瀏覽量:
1000
數量
-
+
1
產品描述





塑鋼門窗中高配無縫焊接機

















設備特點

 本機型刀具采用獨特的子母結構,可在任何狀態下對任何型材上下兩平面一次性剪切,并且可對雙面覆膜型材長期穩定的剪切。

 本機型結合了各種無縫焊機機型的優點,整個機械結構全部改進;焊接高度可達到120mm

 下工作臺為一體板結構代替常規五連串結構,下壓鉗在精密方軌運行。(國內唯一采用一體板結構的廠家,有國家專利)

 本機型有獨立的輔助壓緊,能有效防止型材的跑料,從而使得對角線熔化量更加準確。因有了輔助壓緊可使主壓緊力大大降低,從而使強度較弱的型材變形量小,保證了一個好的平整度。(有國家專利)

 本機型兩壓鉗結合部分有獨特的機械結構,可在任何狀態下都能保證型材的平整度,使型材外表更加美觀。

 下定位在精密方軌上運行,定位精度高,可保證焊接型材長期的尺寸及對角線標準,長期使用穩定。

 焊板平移部分采用圓軌支撐,上下在精密方軌上運行,保證型材融化垂直充分,可增加焊接強度,不會(huì )磨損焊板線。(有國家專利)

 因為PVC塑料型材本身存在變型、角度不穩、不垂直等一些可變性,本機型專門結合各種型材設計了一套簡單、方便的組合型靠板,不但能有效的協助本機,保證門窗的焊接平整度、角度和尺寸,并且無需再配做靠板便能實現幾乎世界上所有的門窗型材。主靠板內絲定位銷定位,方便主靠板移動再回位后焊接門窗的角度、尺寸的準確性;中挺、十字挺焊接靠板轉換快捷準確。

 此焊機每個機頭配備單獨的潤滑系統,可對機頭內所有的導軌部分進行潤滑保養。

 可換焊布裝置,一個旋鈕便可使加熱板靠自重下落,方便快捷的更換焊布。

 每個主要動作都有單獨的氣壓控制和調整,更有效結合整機保證長期穩定的焊接質量。

 剪切刀具采用Cr12MOV材料刀具壽命長,刀具實現標準化,支持刀具互換。

技術參數

型號

輸入

功率

輸入

電源

工作

氣壓

焊接

范圍

焊接

高度

外形

尺寸

重量

GWFH-4-5FA

4.5KW

380V 50HZ

0.6-0.8MPa

min:480mm

max:4500mm

H=20-120mm

W=120mm

L=5300mm

W=1100mm

H=2300mm

2000Kg

GWFH-3-4FA

3.5KW

380V 50HZ

0.6-0.8MPa

min:480mm

max:3500mm

H=20-120mm

W=120mm

L=4300mm

W=1100mm

H=2000mm

1500Kg

GWFH-2-4FA

2.5KW

380V 50HZ

0.6-0.8MPa

min:480mm

max:3500mm

H=20-120mm

W=120mm

L=4300mm

W=1100mm

H=2000mm

1200Kg

設備主要元器件配置表



元器件名稱

品牌

1

可編程程序控制器

西門子

2

可編程程序控制器擴展

西門子

3

溫控表

廈門宇電

4

氣缸

億日

5

電磁閥

亞德客

6

固態繼電器

廈門宇電

7

急停

法國施耐德

8

按鈕

法國施耐德

9

旋鈕

法國施耐德

10

指示燈

法國施耐德

11

直線滑塊

CSK

12

梭閥

上海新益

13

剪切刀具

東林公司自制《可互換》

14

減壓閥

人和氣動

15

焊板

龍口三友

16

二聯體

人和氣動
